[0001]本申请涉及储能化备电领域，特别涉及一种低成本储能化备电系统。

　　[0003]现有的储能化备电系统中使用的电池在寿命期内长期浮充备电运行，极少放电，造成了资源的极大浪费。同时电力条件较好的经济发达地区，电力峰谷差较大，电价普遍较高，造成用电费用较高。

　　[0004]因此，如何保证储能化的备电更安全和更经济是本领域技术人员目前需要解决的技术问题。

　　[0005]本申请所要解决的技术问题是提供一种低成本储能化备电系统，解决了现有技术中电价普遍较高，造成备电系统用电费用较高的问题。

　　[0008]配电箱、高频开关电源、第一并联模块、第二并联模块、第一蓄电池组、第二蓄电池组、第一电池管路模块、第二电池管理模块和能量管理模块EMS ;

　　[0009]所述配电箱的输入端与交流市电相连接，所述配电箱的第一输出端通过交流接触器与所述高频开关电源的输入端相连接，所述配电箱的第二输出端与交流用电设备相连接;

　　[0010]所述高频开关电源的第一输出端分别与所述第一并联模块和所述第二并联模块相连接，所述高频开关电源的第二输出端与直流用电设备相连接；

　　[0011]所述能量管理模块EMS与所述交流接触器、所述第一并联模块和所述第二并联模块相连接；

　　[0012]所述能量管理模块EMS通过第一电池控制管理模块与所述第一蓄电池组相连接；

　　[0013]所述能量管理模块EMS通过第二电池控制管理模块与所述第二蓄电池组相连接。

　　[0025]第一熔断器，所述第一熔断器的第一端与所述高频开关电源相连接，所述第一熔断器的第二端与所述第一并联模块相连接。

　　[0027]第二熔断器，所述第二熔断器的第一端与所述高频开关电源相连接，所述第二熔断器的第二端与所述并联模块相连接。

　　[0028]上述的系统，优选的，所述第一电池控制管理模块包括:第一电池控制管理设备和第一采集模块；

　　[0029]所述第二电池控制管理模块包括:第二电池控制管理设备和第二采集模块。

　　[0030]上述的系统，优选的，所述第一采集模块包括第一电压传感器、第一电流传感器和第一温度传感器；

　　[0031]所述第二采集模块包括第二电压传感器、第二电流传感器和第二温度传感器。

　　[0032]本申请提供的一种低成本储能化备电系统中，包括:配电箱、高频开关电源、第一并联模块、第二并联模块、第一蓄电池组、第二蓄电池组、第一电池管路模块、第二电池管理模块和能量管理模块EMS;所述配电箱的输入端与交流市电相连接，所述配电箱的第一输出端通过交流接触器与所述高频开关电源的输入端相连接，所述配电箱的第二输出端与交流用电设备相连接；所述高频开关电源的第一输出端分别与所述第一并联模块和所述第二并联模块相连接，所述高频开关电源的第二输出端与直流用电设备相连接；所述能量管理模块EMS与所述交流接触器相连接；所述能量管理模块EMS通过第一电池控制管理模块与所述第一蓄电池组相连接；所述能量管理模块EMS通过第二电池控制管理模块与所述第二蓄电池组相连接。系统配置长循环寿命蓄电池，智能化升级备用电源，在保证系统安全备电情况下，让蓄电池组参与削峰平谷，日常进行部分荷电状态PSOC下运行，可以在保证系统备电可靠性的基础上，削峰平谷用电，峰谷分时计价、收益调峰电价差，减少运行成本，实现“低成本”备电，让系统备电更安全、更经济、更环保。

　　[0033]为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

　　[0035]下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

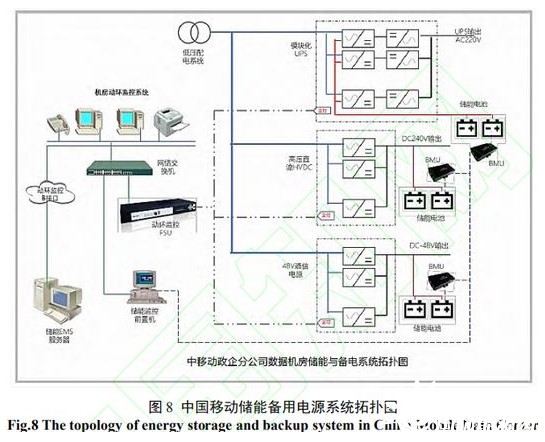

　　[0036]参考图1，示出了本申请一种低成本储能化备电系统实施例的结构示意图，该系统包括:

　　[0037]配电箱101、高频开关电源102、第一并联模块103、第二并联模块104、第一蓄电池组110、第二蓄电池组111、第一电池管路模块114、第二电池管理模块115和能量管理模块EMS 105。

　　[0038]所述配电箱101的输入端与交流市电106相连接，所述配电箱101的第一输出端通过交流接触器107与所述高频开关电源102的输入端相连接，所述配电箱101的第二输出端与交流用电设备108相连接，直接为所述交流用电设备108进行供电。

　　[0039]所述高频开关电源102的第一输出端分别与所述第一并联模块103和所述第二并联模块104相连接，所述高频开关电源102的第二输出端与直流用电设备109相连接，直接为所述直流用电设备109供电，并且为所述第一并联模块103和所述第二并联模块104供电。

　　[0040]所述能量管理模块EMS 105与所述交流接触器107相连接；所述能量管理模块EMS 105通过第一电池控制管理模块114与所述第一蓄电池组模块103相连接；所述能量管理模块EMS 105通过第二电池控制管理模块115与所述第二蓄电池组110相连接。所述能量管理模块EMS 105控制所述交流接触器107的打开和闭合，并通过所述第一并联模块103、所述第二并联模块104控制所述第一蓄电池组110和所述第二蓄电池组111的充放电情况。

　　[0041]所述第一并联模块103包括两个并联支路，所述两个并联支路分别为第一直流接触器支路和第一二极管支路，所述第一直流接触器支路为第一直流接触器，所述第一二极管支路包括第一二极管和第一常闭可控开关，其中所述第一二极管与所述第一常闭可控开关KRl结合用于确保用电设备的可靠供电。

　　[0042]所述第二并联模块104包括两个并联支路，所述两个并联支路分别为第二直流接触器支路和第二二极管支路，所述第二直流接触器支路为第二直流接触器，所述第二二极管支路包括第二二极管和第二常闭可控开关，其中所述第二二极管与所述第二常闭可控开关KR2结合用于确保用电设备的可靠供电。

　　[0044]第一熔断器112，所述第一熔断器112的第一端与所述高频开关电源相连接，所述第一熔断器的第二端与所述第一并联模块相连接。

　　[0045]第二熔断器113，所述第二熔断器113的第一端与所述高频开关电源相连接，所述第二熔断器的第二端与所述第二并联模块相连接。
