　　1.一种储能变流器的储能备电一体化系统，其特征在于：其包括电网端、负载端、智能

　　变流器、电池组、电池管理系统BMS以及并离网切换开关盒；所述并离网切换开关盒设置有

　　三个连接端，其中一端接入所述电网端，一端接入所述智能变流器，还有一端接入所述负载

　　端；所述并离网切换开关盒与所述电网端连接的一端设置有实时采集负荷大小的智能电

　　表；所述智能变流器与所述并离网切换开关盒连接端设置有计量电表；所述电池组与所述

　　智能变流器、所述电池管理系统BMS电连接，所述智能电表、所述计量电表、所述智能变流器

　　2.如权利要求1所述的储能变流器的储能备电一体化系统，其特征在于：所述并离网切

　　3.如权利要求2所述的储能变流器的储能备电一体化系统，其特征在于：所述并离网切

　　换开关盒在与所述电网端连接端设置有第一组控制开关K1，在与所述智能变流器连接端设

　　4.如权利要求1所述的储能变流器的储能备电一体化系统，其特征在于：所述电网端还

　　5.如权利要求1所述的储能变流器的储能备电一体化系统，其特征在于：所述电池组连

　　6.如权利要求1所述的储能变流器的储能备电一体化系统，其特征在于：所述智能变流

　　器内置有能量管理系统EMS，通过所述能量管理系统EMS与电池管理系统BMS、计量电表、智

　　关政策，鼓励在用户侧安装储能设备。通过削峰填谷模式降低电力需求，一方面可以减少能

　　源的浪费，从中赚取电费差价的利润；另一方面也可以降低发电机组的配备要求，节省成

　　时对蓄电池组小电流充电作为补充电池已放出的容量以及自放电的消耗(浮充)，这种方式

　　根据负荷情况实时调整储能功率的机制。容易造成以下情况：1)在电价低谷时，储能系统处

　　于充电状态，此时储能系统相当于负载，若此时原有负载突然增大，会导致超过变压器安全

　　容量；2)在电价高峰时，储能系统处于放电，若此时原有负载减小，会导致电能馈网，这是电

　　限制了其经济效益。由于定频空调等负载在启动时有数倍于额定电流的冲击电流，导致目

　　系统，其包括电网端、负载端、智能变流器、电池组、电池管理系统BMS以及并离网切换开关

　　盒；所述并离网切换开关盒设置有三个连接端，其中一端接入所述电网端，一端接入所述智

　　能变流器，还有一端接入所述负载端；所述并离网切换开关盒与所述电网端连接的一端设

　　置有实时采集负荷大小的智能电表；所述智能变流器与所述并离网切换开关盒连接端设置

　　有计量电表；所述电池组与所述智能变流器、所述电池管理系统BMS电连接，所述智能电表、

　　K1，在与所述智能变流器连接端设置有第二组控制开关K2，在与所述负载端连接端设置有

　　进一步的，所述智能变流器内置有能量管理系统EMS，通过所述能量管理系统EMS

　　在于：可结合储能和备电系统的优势，在市电正常时，通过削峰填谷获取收益；当市电异常

　　时，自动切换到离网运行模式，给重要负载供电；当市电重新恢复时，也可以自动转回并网

　　模式，继续执行削峰填谷策略，获取收益；此方案有效结合了两种运行模式下的有点，实现

　　功能互补，且可根据负载的变化实时调节充放电功率，能够更好的保护整个系统的设备和

　　1、电网端；2、负载端；3、智能变流器；4、并离网切换开关盒；5、智能电表；6、计量电

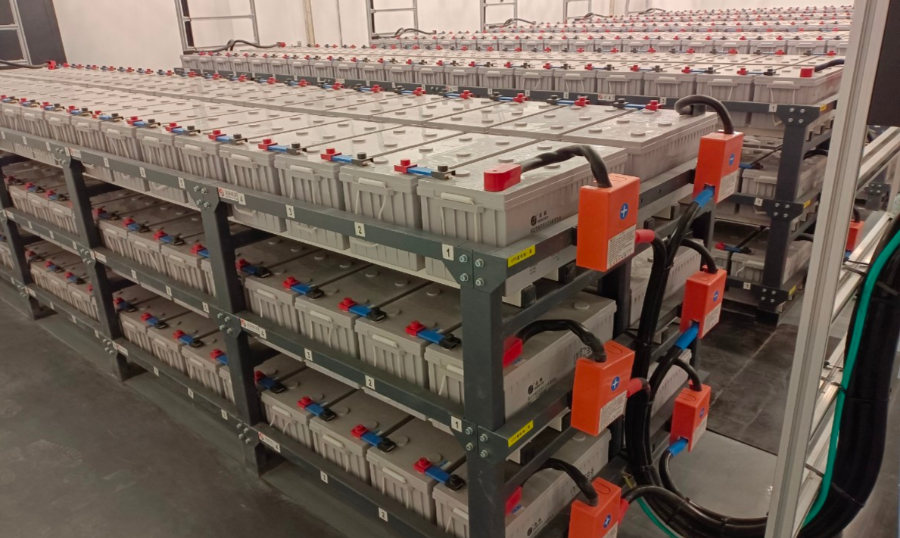

　　请参照图1，本实施例一种储能变流器的储能备电一体化系统，其包括电网端1、负

　　载端2、智能变流器3、电池组7、电池管理系统BMS以及并离网切换开关盒4；并离网切换开关

　　盒4设置有三个连接端，其中一端接入电网端1，一端接入智能变流器3，还有一端接入负载

　　端2；并离网切换开关盒4与电网端1连接的一端设置有实时采集负荷大小的智能电表5；智

　　能变流器3与并离网切换开关盒4连接端设置有计量电表6；电池组7与智能变流器3、电池管

　　理系统BMS电连接，智能电表5、计量电表6、智能变流器3以及电池管理系统BMS通讯连通。

　　并离网切换开关盒4的三个连接端均设置有控制开关。具体的，在与电网端1连接

　　端设置有第一组控制开关K1，在与智能变流器3连接端设置有第二组控制开关K2，在与负载

　　端2连接端设置有第三组控制开关K3。并离网切换开关盒4主要用于控制智能变流器3与电

　　电池组7连接出一24V电源为电池管理系统BMS供电。电池管理系统BMS直接与智能

　　计量电表6用于进行削峰填谷电量统计。智能变流器3内置有能量管理系统EMS。

　　电池管理系统BMS主要用来控制电池组7的运行，实时采集电池电压、电流、温度等

　　智能变流器3作为主要的能量转换系统，通过其内置的能量管理系统EMS，与电池

　　管理系统BMS、计量电表6、智能电表5、电流互感器CT相互通讯，实现对系统整体工作状态的

　　请参照图2，并离网切换开关盒4是实现备电功能的关键部分，其功能控制原理如

　　S2)判断智能变流器3(以下简称PCS)与并离网切换开关盒(以下简称Box)是否有

　　通讯，若有，则可以并网和离网，并执行步骤S3)，若没有，则认为Box不存在，只能并网运行；

　　S3)判断Box是否通知并网，若通知并网，则进一步判断当前是否并网运行或待机，

　　若有，则执行步骤S4)，若没有，则关机；若没有通知并网，则执行步骤S6)；

　　S4)判断Box网侧继电器(即第二组控制开关K2)是否合入，若没有，则通知Box合入

　　S5)PCS判断市电电压频率是否正常，若正常，则并网运行，然后返回步骤S3)，若不

　　S6)判断Box是否通知PCS离网，若通知了，则通知Box断开对应的继电器(即第二组

　　S7)判断市电电压是否低于60V，若低于，则离网运行，然后返回步骤S3)；若不低

　　S8)判断市电电压是否低于60V，若低于，则通知Box断开对应的继电器(即第二组

　　当能量管理系统EMS检测到市电异常时，或并离网切换开关盒4要求离网运行时，

　　并离网切换开关盒4与电网断开，智能变流器3进入离网运行模式，建立微电网，给重要负载

　　供电，若重要负载中有启动冲击性负载时，智能变流器3检测到大电流时，会主动降压降频

　　输出，实现“软启动”，提高系统的可靠性和使用寿命。整个系统通过PCS内部的物联网模块

　　实现数据上传与接收，系统运行的相关数据、电池、电量等可上传至云平台，同时可接收远

　　本实施例一体化系统并网运行时，通过智能电表5实时采集当前负荷大小，并上传

　　给智能变流器3，并离网切换开关盒4根据智能变流器3下发的指令实现并网；需要注意的是

　　在并网运行时，重要负载的供电也经过智能变流器3供给，并通过计量电表6进行电量统计；

　　另外电池管理系统BMS的电源作为电池系统的控制电源，需要在市电异常时仍能保持正常

　　工作，所以，本实施例中电池管理系统BMS的电源直接从电池侧取，以保证电池管理系统BMS

　　的不间断供电；系统数据通过PCS内部的物联网模块上传到云端，可实现远程监控，同时响

　　在市电正常时，运行于削峰填谷模式中，通过智能电表5实时采集总负荷大小，调

　　整智能变流器3充放电功率，在电网正常时，获取收益；当电网异常时，通过并离网切换开关

　　盒4主动与电网断开，转为独立运行(离网)模式，给重要负载供电；若重要负载性质特殊，通

　　过降压降频，分步供电的方式，降低启动冲击电流对系统的冲击；当电网恢复正常时，通过

　　势，在市电正常时，通过削峰填谷获取收益；当市电异常时，自动切换到离网运行模式，给重

　　要负载供电；当市电重新恢复时，也可以自动转回并网模式，继续执行削峰填谷策略，获取

　　收益；此方案有效结合了两种运行模式下的有点，实现功能互补，且可根据负载的变化实时

　　调节充放电功率，能够更好的保护整个系统的设备和负载端设备，提高使用寿命。

　　在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用
